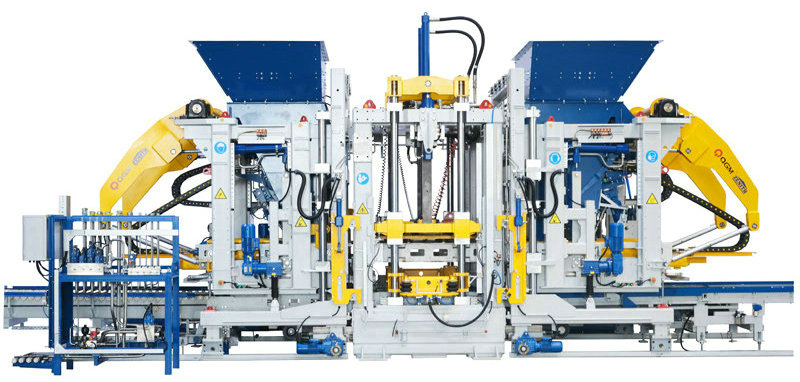

Zn2000c beton blokkgép

A ZN2000C egy önálló modell. A nagyfokú intelligencia és az automatizálás jellemzi, és teljes mértékben kihasználja a csúcstechnikai vágási technológiákat, mint például a digitalizálás és az információs rendszer, amelyet széles körben használnak az új városok és a szivacsok építésében.

Jellemzők:

Kettős vibrációs asztal, nyolc szervo motor (opcionális) felső berendezés

Moduláris összeszerelés a könnyebb karbantartás érdekében, diverzifikáltabb típusú téglafajták

Nagyobb kapacitás, magasabb termelékenység

Raklapméret 1400x1400/1300 mm

A 1320x1350/1250 mm -es terület kialakításának területe

Termékmagasság 40-500 mm

Blokkok száma üreges tégla: 18 blokk/penész (390x190x190 mm)

Standard tégla: 105 blokk/penész (240x115x53 mm)

Út tégla: 66 blokk/penész (200x100x60 mm)

A berendezés mérete kb. 10 000

Kb. 4700

Kb. 3400

A rezgési rendszer maximális gerjesztési ereje a rezgés Táblázat: 200/kN

A Press Head maximális gerjesztési ereje: 40/kN

Elektromos paraméterek teljes teljesítmény (referencia): 231/kw

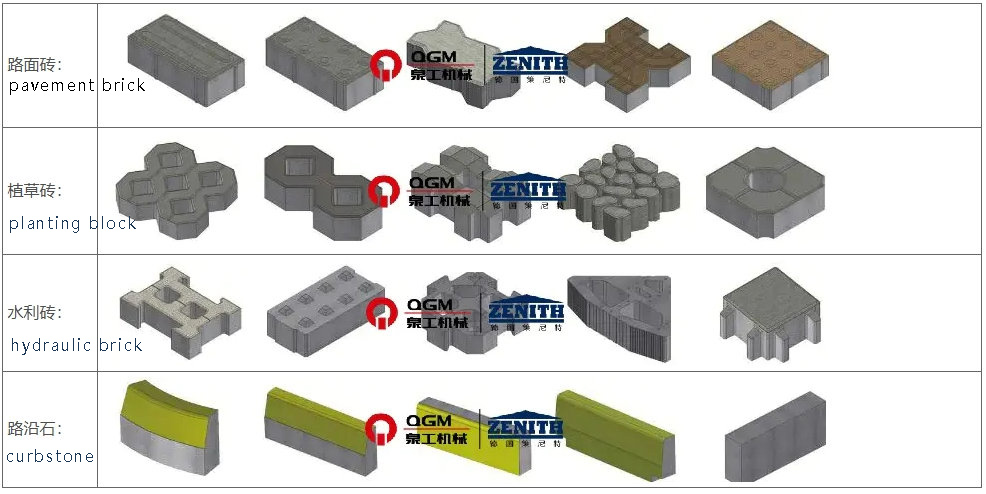

A berendezés által előállított téglaminták vázlatos diagramja

Műszaki előnyök

1. A német változat kiváló minőségű kerettervezése

A mainframe keret a Zenit szabadalmaztatott technológiája által tervezett nagy szilárdságú hegesztett keretszerkezetet alkalmazza, amelyet a testreszabott speciális szakasz acél hegeszt, ésszerű kialakítású, egyenletes és gyönyörű hegesztéssel, és az egész kereten átesik az öregedő rezgéskezelés, hogy biztosítsák a keret magas színvonalát és nagy stabilitását. A fejlett szerkezeti tervezési folyamat a mainframe kibővíthetővé teszi, és az oldalsó penésznyílás és záró funkció, a mag extrahálás (tábla) funkció, a polisztirol tábla beültetési funkciója stb. Hozzáadható.

2.Automatikus Gyors penészváltási rendszer

Amikor a penész átkerül a gazdahelyzetbe, az emelési rendszer megvalósítja az automatikus penészcserét a gyors penészcsere -eszközön. A felső és az alsó formákat automatikusan pneumatikusan rögzítik, ami biztonságos, hatékony, egyszerűen kezelhető és kényelmes fenntartható. Elsősorban magában foglalja:

Pneumatikus penész-szorítóberendezés: Elsősorban penészkonzolból és pneumatikus szorító rudakból áll, amelyek elősegítik az öntőformák rögzítését és rögzítését, és csillapítják, amikor a gazdagép előfordul, hogy előfordulást és fő rezgést végezzen, hogy elérjék a legjobb rezgéshatást, és meghosszabbítsák az öntőformák élettartamát.

Pneumatikus behúzó reteszelő eszköz: A behúzót a rögzítőberendezés rögzíti légzsákkal, amely könnyen és gyorsan cserélheti a behúzót, lerövidítheti a penészcserét és a telepítés idejét, és biztosítja az alsó penészkeret és a felső behúzó pontos dokkolását.

Elektromos öntőformák beillesztési eszköz: A forma rögzítőeszközt használják az öntőformák felszerelésére a főgépbe, valamint az öntőformák etetésére és eltávolítására az elektromos öntvény tartó segítségével, amely a piacon lévő formák többségére alkalmazható, és speciális penészkonzolok használhatók speciális formákhoz.

FORMI KÉSZÜLÉK: A főgép keretére telepítve, az öntőformák felemelésére és betöltésére használják, az elektromos lánc emelővel és az elektromos sétálóberendezéssel felszerelt formák cseréjekor.

3.

4. „Ultra-dinamikus” szervo rezgési rendszer:

Az „ultra-dinamikus” szervo rezgés-technológia egyfajta nagy hatékonyságú, önálló adaptív rezgési rendszer, amelyet kifejezetten téglagépekhez terveztek; A szervómotor a leggyorsabb választ adhatja a legrövidebb reakcióidőben, felismerve a legmagasabb rezgési teljesítményt, csökkentve a felhasznált cement mennyiségét és lerövidítve a termelési ciklust, nagy kompakt beton termékeket termelve; A rezgési rendszer rugalmasan alkalmazkodik a különféle beton termékek igényeihez. A szervmotor a leggyorsabb választ adhatja a legrövidebb reakcióidőben a legmagasabb rezgési teljesítmény megvalósításához, amely csökkentheti a cement mennyiségét, lerövidítheti a termelési ciklust, és erősen kompakt beton termékeket termelhet; A rezgési rendszer rugalmasan adaptálható a különféle beton termékek gyártási igényeihez.

8 Vibrációs egység, amelynek mechanikai egyensúlya külön -külön 8 szervo meghajtóval van beállítva;

8 szervómotor, külön -külön a motoros tartók külső rezgés -izolációs gerendáira szerelve;

5. Pontos szervo -vezérlőrendszer

A jel visszacsatolásán keresztül szabályozza a rezgés fázisát és sebességét, a szinkronizált mozgásvezérlést, a nagysebességű készenléti állapotot rövid időtartamon belül, a rezgés és a rezgés kiküszöbölése, az öntési ciklus és a jobb fékezési hatás csökkentése érdekében. A pozíció és a sebesség dupla zárt hurkán keresztül ellenőrizze, hogy a gerjesztési erő csak függőleges irányban működik, maximalizálja a tényleges gerjesztési erőt, és ugyanakkor kerülje el a gép vízszintes gerjesztési erő károsodását, meghosszabbítsa a berendezés élettartamát, és képes legyen különböző beállításokat készíteni a különféle termékkövetelményekhez, és kiváló minőségű termékeket állíthat elő.

A sajtófejet, a penészkeretet, az összesített autót és a szövet autót arányos irányszelep vezérli, orsós visszacsatolással, amelynek gyors reagálási ideje van; Az elmozdulási érzékelő/kódoló-PLC-arányos irányú szelephengerek zárt hurkú vezérlési módját alkalmazzák, ami a vezérlés pontosabbá teszi, valamint a henger gyorsabb és stabilabb hatását; A hidraulikus állomás változó dugattyúszivattyút alkalmaz, amely nem adja ki a nyomásolajat, és kirakja a szivattyút, amikor a hidraulikus rendszer eléri a beállított nyomást az energiafogyasztás csökkentése érdekében; A hidraulikus állomás az akkumulátor kiegészítő olajellátását alkalmazza, amely csökkenti az energiafogyasztást; és a hidraulikus állomás az akkumulátor kiegészítő olajellátását alkalmazza, amely csökkenti az energiafogyasztást és csökkenti az energiafogyasztást. A hidraulikus állomás az akkumulátor kiegészítő olajellátását fogadja el, amely egyszerre több művelethez használható, és a hidraulikus rendszer nyomása stabil; A hidraulikus rendszernek van nyomásérzékelője, amely megjeleníthető az üzemeltetési panelen az egyszerű megtekintés érdekében; A hidraulikus rendszer hőmérséklet -érzékelőkkel, hűtőkkel és melegítőkkel rendelkezik, amelyek hatékonyan képesek szabályozni az olaj hőmérsékletét, így a hidraulikus olaj jó teljesítményű.

6. Hidraulikus rendszerek
